受摩爾定律的推動，集成電路也在大幅縮減電路尺寸、體積和成本，不斷提升處理速度和性能。航空航天的不斷推進，汽車電動化的發展趨勢，5G時代的到來，如何確保在各種復雜環境都能保證穩定運行，這都對新一代集成電路提出了更高的要求，晶圓測試也變得愈加復雜。隨著半導體投資金額不斷加碼、對設計失誤的容忍度幾乎為0，因此必須在芯片進入量產之前、量產中，需要進行嚴格的驗證測試。

WAT（Wafer Acceptance Test）測試，是晶圓制造的一個重要站點，通過探針臺和測試機配合使用,它是用來檢測已經制造完成的晶圓上對testkey（測試結構）做電性測試。一般是做抽樣測試（每片晶圓5點或更多）。如果某些重要參數沒有符合要求，晶圓將會被報廢，不會進入下一階段，WAT測試反映的是晶圓廠加工工藝的穩定性。

CP（Chip Probing）測試，通過探針臺和ATE測試機配合使用，對晶圓上的芯片進行功能和電參數性能測試，探針臺負責晶圓的輸送與定位，確保從晶圓表面向精密儀器輸送更穩定的信號，使晶圓上的晶粒依次與探針接觸并逐個測試（或并行測試），實現更加精確的數據測試測量。Wafer制作完成之后，由于工藝原因引入的各種制造缺陷，分布在Wafer上的Die中會有一定量的不合格品。CP測試的目的就是在封裝前將這些不合格品找出來，一方面分析失效原因，從而后續提高產品的良品率，另一方面縮減后續封測的成本。

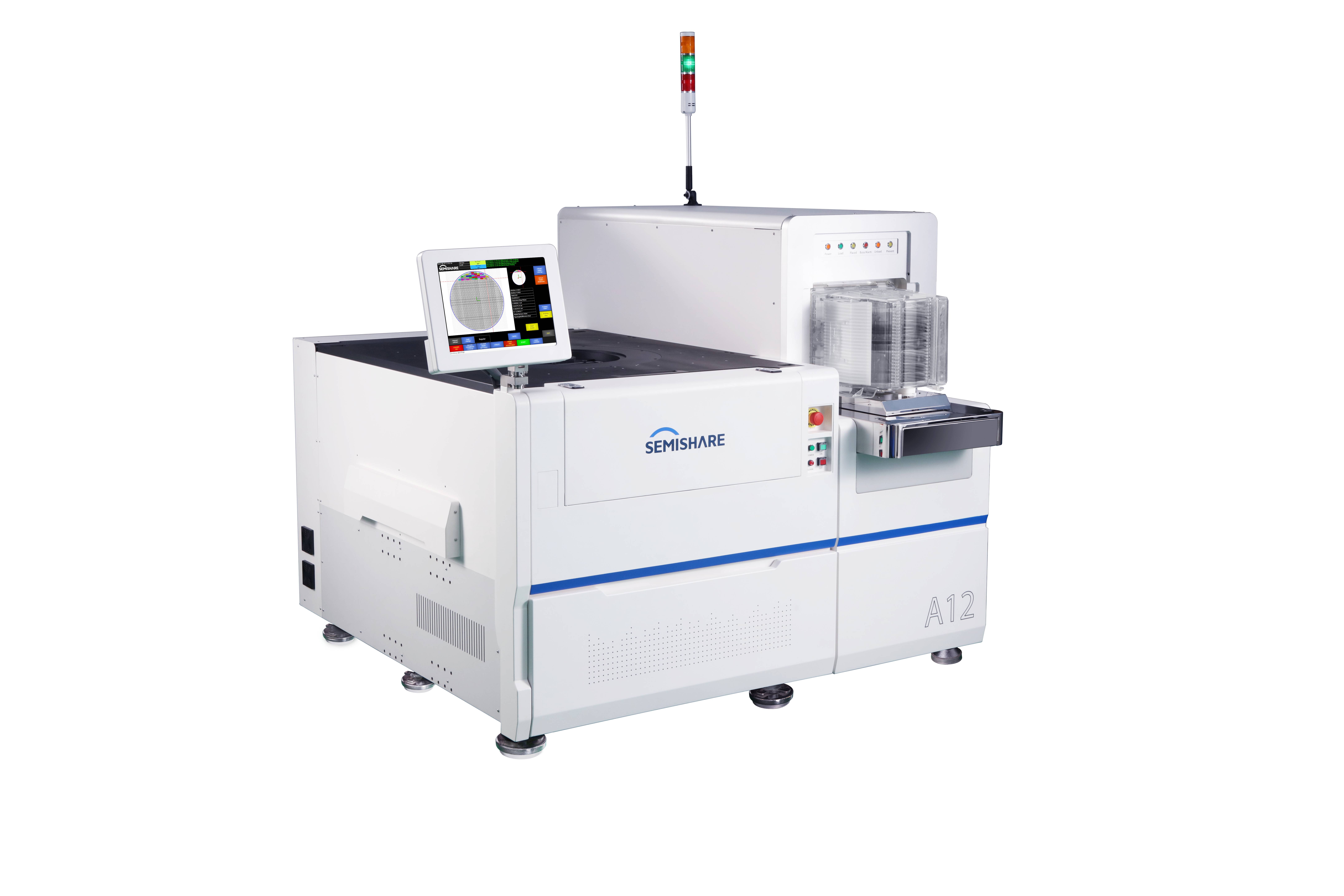

伴隨全球信息化、網絡化和知識經濟的高速發展，半導體產品也在不斷進行創新和技術迭代。來自市場的壓力迫使工程師和科學家們必須不斷更新技術，縮減上市的時間，留給晶圓廠或者實驗室的晶圓測試時間更加緊張和寶貴。在WAT測試和CP測試過程中，都扮演重要角色的探針臺，又是如何來達成工程師們需求的呢？SEMISHARE（深圳市森美協爾科技有限公司）精耕探針臺行業十多年，是國內為數不多擁有自主技術和生產實力的廠家。SEMISHARE研發的A12是一款12寸（兼容8寸）的量產型全自動晶圓探針臺，設備可與不同類型的Parametric 及ATE測試機組合并用，通過使探針卡與晶圓Pad點之間精準接觸，實現完成晶圓WAT/CP測試，該設備操作簡單并具有良好的機械穩定性，能為客戶提供一個具有成本優勢且高產量的晶圓測試解決方案，滿足（晶圓廠、封測廠、測試廠）等不同客戶的測試需求。

自主開發軟件，簡單易操作，可實現7×24小時無人值守

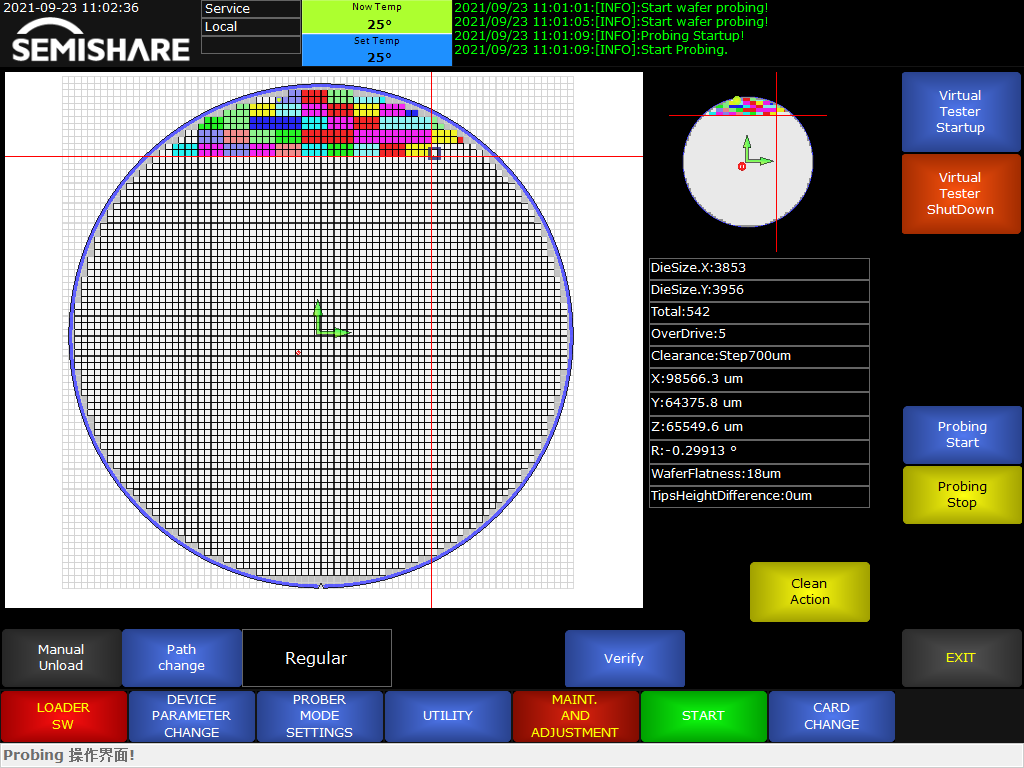

自主研發的軟件系統，兼容性強，功能強大且操作簡單，對新手操作員來說非常友好?？稍谝归g或周末將測量作業置于運行狀態，通過高分辨率和高精度的溫度控制，支持在不同的溫度下測試晶圓上的所有器件，并且不需要操作人員的干預。如果探針偏離了與Pad對準的狀態，則系統將自動把它們重新對準，節省測試時間，擁有強大的Wafermap編輯功能，支持離線和文件導入導出功能。

視覺自動精確校準

在測試情況下，光的精確放置是至關重要的，視覺自動精確校準，在某些情況下能夠減少測試時間從幾個月到幾分鐘。自主設計的上下顯微鏡系統，獨特的上下對焦和對中光學技術，同時搭配4套200萬像素高清晰數字相機，精密氣動式上顯微鏡結構，保證了校準和扎針在相同區域，且每個顯微鏡都具備高低倍率，滿足高精度的對位和針尖識別需求。

高強度低重心設計結構，高精度和測試速度，大大提升測試效率

多方位的環境監測和補償功能，解決因溫度和濕度變化引起的位置精度變化。高精度XYZR四維平臺，XYZ精度高達±1μm，R精度高達0.0001°，0.1μm分辨率的光柵尺，保證了超高精度的運動性能。一體式鑄造和長時間時效處理的機座，實現7×24小時無間斷工作。XY軸的運動速率可達200mm/s，大大提升測試效率。

實現精準、快速、自動化晶圓測試的核心是通過不斷創新的軟、硬件技術，讓我們的設備能夠按照設定的需求自主運行，實現更精準的接觸和縮短數據獲取的時間，SEMISHARE一直致力于此，為我們的客戶提供專業的測試測量解決方案。
