隨著5G基站、新能源汽車、快充和光伏等行業應用的興起，以GaN和SiC為代表的第三代大功率半導體因其優異的性能，被廣泛應用于這些熱點行業之中，同時其高耐壓，低導通電阻，開關速度快的特點為晶圓級測量帶來了更高挑戰。

在功率半導體市場空間的穩步增長推動下，半導體性能要求不斷提高，如何保證選用的功率器件在高溫、強輻射、大功率環境下能穩定可靠的運行，以確保良率，這給設計工程師帶來了非常大的測試挑戰。

半導體測試環節重要的裝備之一是探針臺，主要應用于半導體行業、光電行業、集成電路以及封裝測試。探針臺的主要作用是將晶粒參數特性測試出來并進行分類，便于后續工序篩選。

大功率的主要測試對象：

大功率二極管，MOS管，IGBT等分立器件等

器件正向工作狀態：

低壓，大電流，大電流狀態產生高溫

器件截止?fàn)顟B(tài)：

高壓，低電流，截止?fàn)顟B(tài)不會有高溫

測試目的：正反向IV，CV測試

其他需求：10KV，500A脈沖電流，高低溫，自動 ，短路保護，人員高壓保護，熱阻測試

課題

高壓大電流測試的時候，比較難的是高壓，高壓會產生擊穿現象，發生比較大的漏電電流，所以高壓對漏電要求比較高，要防止打火。高壓測試打火的原因：空氣在電場作用下發生碰撞電離而導致電極間的貫穿性放電。同時空氣被加熱，溫度急劇上升產生電弧。

解決方案

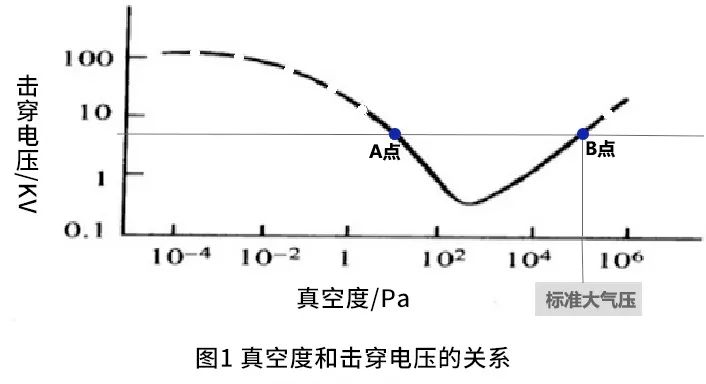

如何避免高壓打火（圖1）：B點為1標準大氣壓。要提升耐擊穿電壓能力，方案一可以往B點正方向走（增加壓強），或者方案二，往A點負方向走（降低壓強）。

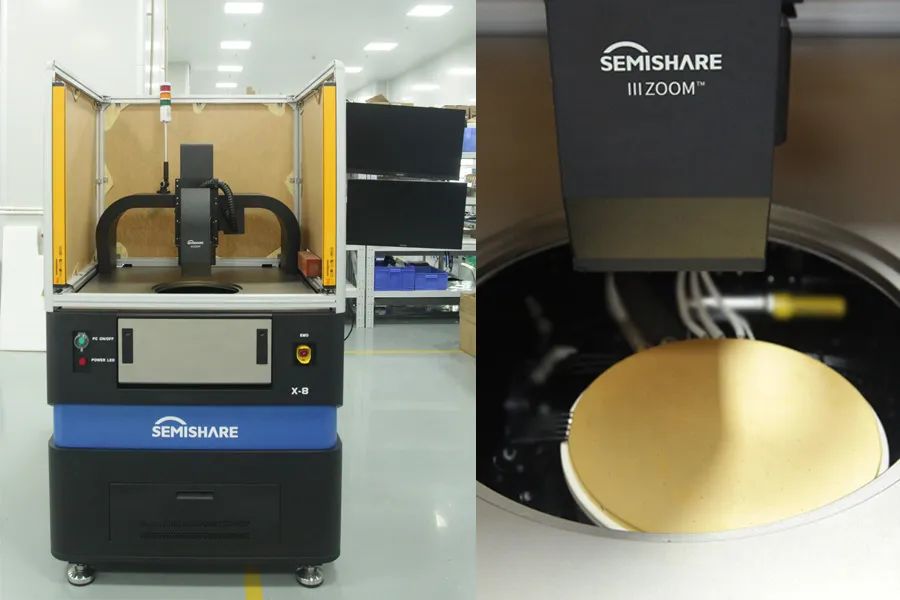

大功率高低溫測試探針臺案例

正壓工作原理：通5bar以上壓力的干燥空氣/N2/SF6保持wafer的干燥，從而避免放電，打火等現象發生。

? 最高電壓10Kv,最大電流500A

? 6寸到12寸，手動/半自動/全自動

? -60℃~200℃

? mΩ級chuck接觸電阻

? 支持薄片，taiko,翹曲晶圓測試

? 全套高壓和高流探針

? 高性能密閉微暗室有效的屏蔽EMI，光線和噪聲同時保持干燥正壓環境下樣品在低溫時無結霜

? 微暗室優化的腔體結構可以極大的減少干燥氣體消耗量

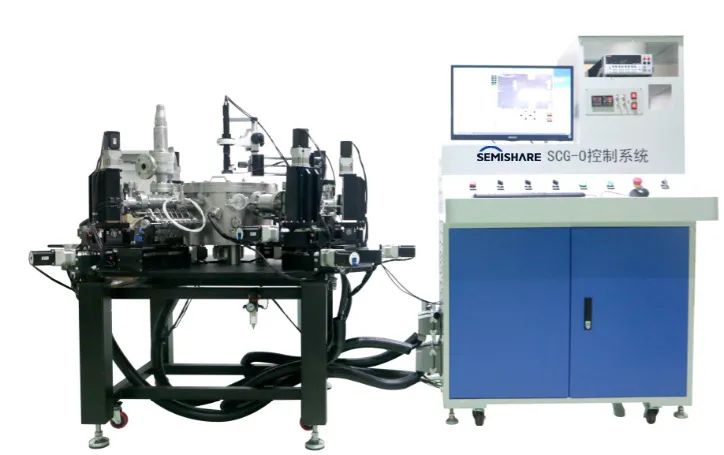

大功率真空測試探針臺案例

真空工作原理：真空絕緣滅弧技術，采用高真空度，一般為10^-2～10^-5 Pa，此時真空間隙的絕緣強度遠遠高于1 個大氣壓的空氣和SF6 的絕緣強度，比變壓器油的絕緣強度還要高。所有電氣間隙都可以做得很小。

? 可支持4.2K-450K溫度

? 防輻射屏設計，提高樣品溫度均勻與準確性

? 探針熱沉設計，保證精準落針

? 可升級加載磁場

? 靈活且可擴展的測試應用配置

? 自動冷媒流量控制，自動精準控溫
