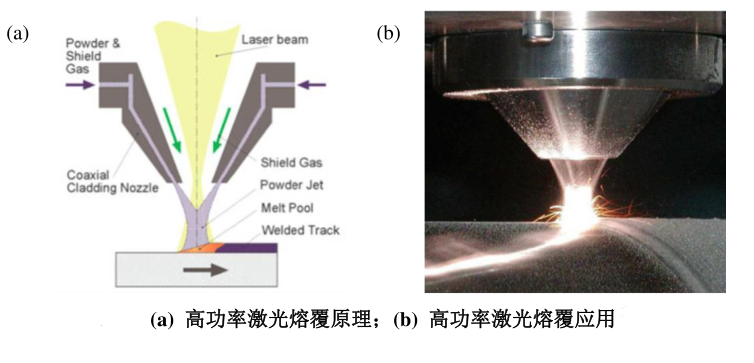

大功率半導體激光器因其結構簡單，體積重量小便于攜帶，供電簡單等特點，已經取代固體激光器成為激光醫療美容領域理想的光源。近幾年來，應用于外科手術、眼科、牙科、皮膚科、脫毛等醫療美容領域的激光器逐年增長。半導體激光器的準確性和快速性，以及功率密度高和可進行光學整形等特性讓半導體激光器在工業加工方面,如激光焊接、激光熔覆等得到了廣泛的應用。激光通訊技術是一種以激光信號作為信息傳輸?shù)妮d體，通過大氣傳播的無線電通訊，其主要特點包括激光的單色性好、方向性強、功率集中、容易安裝等特點被廣泛應用。智能手機和用于自動駕駛汽車的激光雷達等新興消費電子器件的發展，逐漸將激光器的應用推向全新的高度。在光纖通訊中，半導體激光器作為光源發展十分迅速。半導體激光器的諸多特點再加上光纖的低損耗，加速了光纖通訊的發展。激光器在光通訊領域中的應用主要原理為光發射模塊將電信號轉換為光信號，光接收模塊將光信號轉換成電信號。光發射模塊需要發射紅外光的器件，一般為邊發射半導體激光器、垂直腔面發射激光器(VCSEL)和紅外光二極管三種。其中半導體激光器尤其是VCSEL,因為其光束質量好、模式低、穩定性高、壽命長，耦合效率高等特征，在光通信領域增長迅速。激光雷達測量技術(Light Detection And Ranging,LiDAR)從最初的微波雷達發展至激光雷達。相比于微波雷達，激光雷達的波長要短很多，波束更窄，因此其體積會更小、重量更輕，具有更高的角度分辨率和抗干擾性。除了軍事領域的應用，激光雷達也迅速向民用市場擴展。其中，無人駕駛可以說是最熱門的一個應用。車載激光雷達作為自動駕駛汽車最重要的傳感器之一，其精準測量、識別和跟蹤目標物的特點，可以幫助無人駕駛汽車避開障礙物,其在機器中的作用相當于人類的眼睛，能夠確定物體的位置、大小、外部形貌甚至材質。激光雷達的工作原理為向目標發射載波探測信號，通過測量反射信號的到達時間和波束方向、頻率變化等來確定測量目標的距離、方向和速度。半導體激光器芯片按照發光方向可以分為垂直腔面發射半導體激光器 Vertical Cavity Surface Emiting Laser (VCSEL) 和邊緣發射半導體激光器 Edgc-Emitting Laser ( EEL)。VCSEL 因為其光束質量好、頻率高等特點被廣泛應用在激光通訊和顯示等領域。但功率相對較低是其一個重要的限制因素。因此大功率半導體激光器通常選擇邊緣發射芯片。

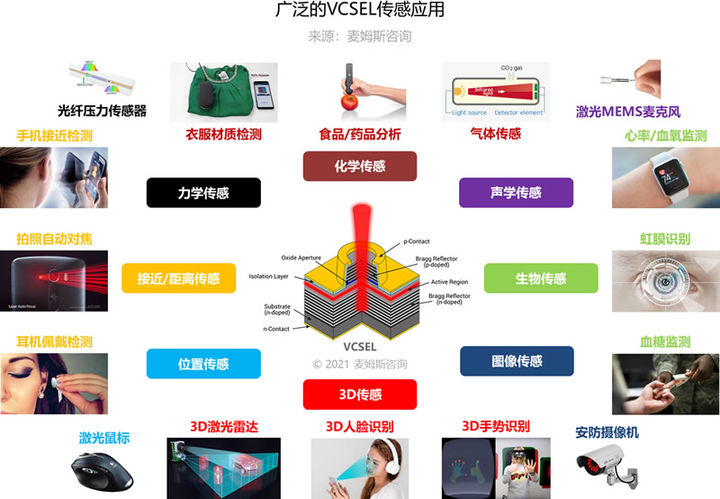

2004年，VCSEL首次進入消費電子產品：Logitech MX1000激光無線鼠標，成為激光導航（定位）傳感器的光源。2017年，VCSEL陣列首次進入蘋果iPhone X，成為3D人臉識別的光源。這也帶火了整個VCSEL產業，市場規模迅速擴大。VCSEL技術目前在人臉識別、3D感測、汽車自動駕駛、手勢偵測和VR（虛擬現實）/AR（增強現實）/MR（混合現實）等應用領域備受關注。
VCSEL有諸多方面的優點

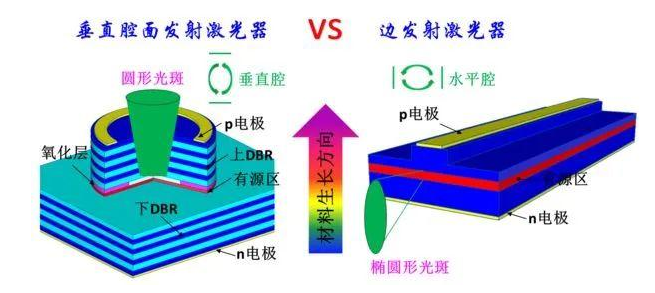

一、其出射光斑是圓形的，如下圖左側，而EEL的出射光斑是橢圓形的，VCSEL的圓形光斑更易于與光纖耦合，耦合效率比EEL的大很多；
二、VCSEL的發光方向是垂直的，而EEL是從側面出光，VCSEL垂直出光更適合用來做成二維陣列形式；
三、VCSEL閾值電流很小，可以在1~2mA之間的低電流下工作，能耗低；
四、VCSEL在封裝前就可以對芯片進行檢測，進行產品篩選，極大降低了產品的成本，而對于EEL，必須對晶圓進行切割，然后構建器件的其余部分并對其進行測試，這會使測試變得更加困難。

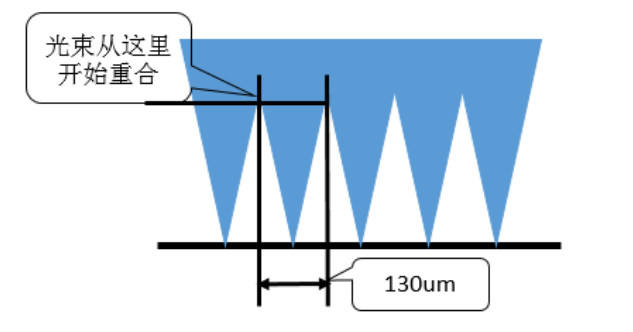

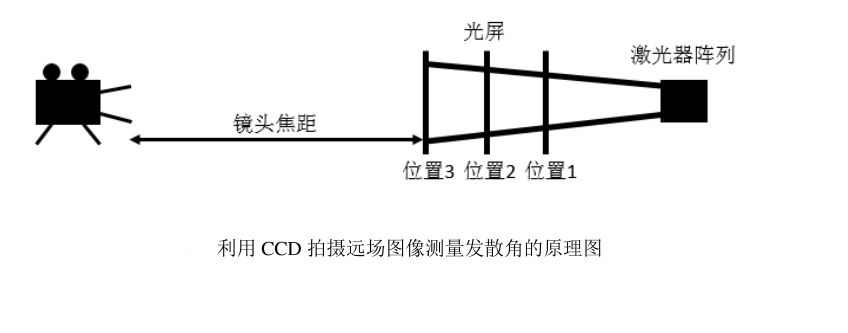

假設每個單元的中心間距為130μm，所以每個單元的占地為130μmx130μm的正方形。由于每個VCSEL單元都有一定的發散角，所以每個單元的光束直徑會隨著傳播距離的增加而增加，在光束傳播一段距離之后光束會開始重合，重合時光斑的直徑開始大于130μm，光束的發散角越大，光束開始重合的距離越短。在光束重合之前，得到的光強分布是近場圖像，其圖像為每個VCSEL單元的光斑。經過較長距離的傳播，每個VCSEL單元的光斑開始重合，我們得到VCSEL 陣列的遠場圖像。我們利用拍攝顯微照片的方式獲得了VCSEL陣列的近場圖像，利用 CCD相機拍攝光屏上的像的方式獲得了VCSEL 陣列的遠場圖像。下圖為利用 CCD相機拍攝遠場圖像的示意圖，光屏距CCD相機的距離為鏡頭的焦距，此時光屏上的像被鏡頭縮小固定倍數后投射到感光原件上，這樣不僅可以測量光斑的光強分布，還可以測量光斑的尺寸，所以我們可以通過這個系統測量VCSEL陣列發散角。需要注意的是，在測量不同位置處光斑尺寸時，需要保證光屏和鏡頭的相對位置不變，否則會導致光屏不在鏡頭的焦平面，這樣的測量結果是不準確的，所以我們可以移動激光器陣列或者同時移動光屏和CCD鏡頭。

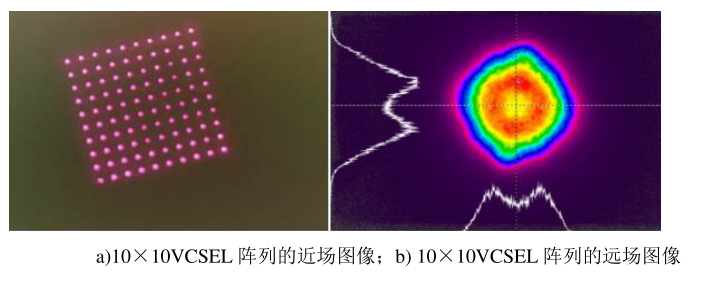

遠場圖像主要反映了 VCSEL 陣列的光束的強度分布和發散角。VCSEL陣列來說，近場圖像能夠幫助我們判斷VCSEL 陣列中是否有損壞的單元。下圖分別是近場相機與遠場相機拍攝的圖像SEMISHARE致力為客戶提供高性能的晶圓探針臺與測試方案，目前服務全球客戶超過1000家以上的高校與科研院所、FAB工廠、面板廠等企業，作為中國正在崛起的半導體測試設備行業典范，公司在半導體測試領域有著諸多的成功技術案例與經驗。
SEMISHARE提供的標準化與定制化探針臺系統，涵蓋了從實驗室到晶圓廠的測試需求，包括：手動探針臺、半自動探針臺和全自動探針臺。在面板領域有TEG/LCD,OLED激光修復機，大數據缺陷檢測分類。公司設備廣泛應用于I-V／C-V測試，RF/mmW測試，高壓/大電流測試，MEMS、高低溫測試、光電器件測試，晶圓級失效分析、霍爾測試。
